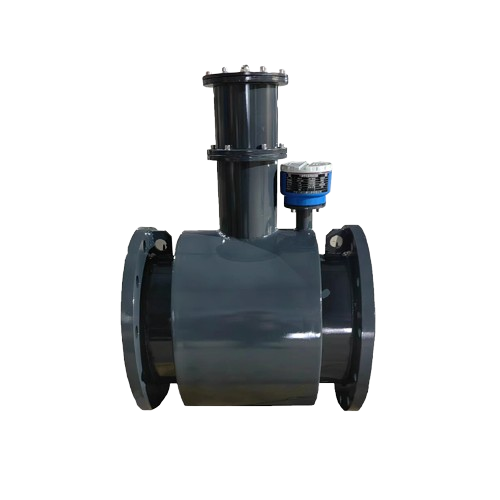

非滿管電磁流量計的整體設計框架及原理介紹如下：

    一、整體設計框架

    非滿管電磁流量計主要由傳感器和轉換器兩部分組成。

    傳感器：

    組成部分：主要由測量管道、勵磁機構（包括勵磁線圈、鐵芯、磁軛）、液位測量機構（如電容式液位測量機構）組成。

    功能：用于檢測流體的流速和液位。具體來說，勵磁機構通過通電產生磁場，當導電液體流經測量管道時，會切割磁力線產生感應電勢，同時液位測量機構（如電容式傳感器）會檢測液位高度。

    轉換器：

    組成部分：主要包括勵磁電路、激勵電壓電路、信號處理分析電路等。其中，信號處理分析電路可能包括電源模塊、工頻同步信號提取電路模塊、磁場激勵系統單元、電壓激勵模塊、可控自動調零信號放大單元、模數轉換模塊、信號的數據處理單元和測量結果輸出單元。

    功能：接收傳感器傳來的信號（如感應電勢和液位信號），經過放大、濾波、模數轉換等一系列數字處理后，計算出流體的流量，并通過顯示屏或通訊接口輸出測量結果。

    二、工作原理

    非滿管電磁流量計的工作原理主要基于法拉第電磁感應原理，并結合液位測量來實現非滿管流量的測量。

    電磁感應測量流速：

    當導電液體沿測量管道軸線運動時，導電液體切割磁力線產生感應電勢。此感應電勢由安裝在管道上的檢測電極檢出，其數值大小與流體的流速成正比。

    感應電勢的計算公式一般為：E=KBVD，其中E為感應電勢，K為與磁場分布及軸向長度有關的系數，B為磁感應強度，V為導電液體平均流速，D為電極間距（測量管內直徑）。

    液位測量：

    通過液位測量機構（如電容式傳感器）檢測管道內液位的高度。電容式傳感器利用電容值與液位高度成正比的關系，通過檢測電容值來間接測量液位高度。

    流量計算：

    結合流速和液位的測量結果，利用流速-面積法計算出非滿管流體的流量。即先根據液位高度計算出流體截面的面積，再將面積與流速相乘得到流量。

    三、總結

    非滿管電磁流量計通過結合電磁感應原理和液位測量技術，實現了對非滿管流體流量的準確測量。其整體設計框架包括傳感器和轉換器兩部分，傳感器負責檢測流速和液位，轉換器則負責信號處理和流量計算。這種流量計具有準確度高、測量精確、響應速度快等優點，在工業自動化控制系統中具有廣泛的應用。
